Precizinis temperatūros, slegio ir drėgmės daviklis

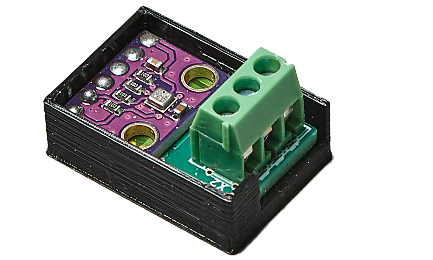

Temperatūrą matuojančių daviklių rinkoje yra įvairių - analoginių ir skaitmeninių, įvairiais temperatūrų diapazonais, konstrukcijos visokioms paskirtims. Slėgio daviklių už priimtiną kainą jau sudėtinga rast, ir jie labiau specializuoti su sroviniu išėjimu, o štai santykinės drėgmės daviklių pasirinkimas labai ribotas. DIN3 serijos valdikliai gali dirbt su kinų gamybos davikliais DHT22, bet jų patikimumas ir matavimo tikslumas labai žemi, nematuoja mažesnės drėgmės už 30%RH, taipogi jiems reikia atskiros linijos kiekvienam davikliui. Bosch sensortech gamina precizinį temperatūros, drėgmės bei slėgio jutiklį BME280, tad jo pagrindu sukonstravome daviklį, pavadinta THP davikliu, prie DIN3 serijos valdiklių jungiama per tą pačia "1 wire" liniją, kaip ir likę skaitmeniniai temperatūros davikliai. Vienoje sistemoje gali būti iki  dešimties vienetų tokių daviklių.  Dėl tam tikrų programinių sprendimų THP daviklius galima jungti prie antro ir trečio 1w prievado.
THP vienu metu matuoja ir perduoda į valdiklį temperatūrą, santykinę drėgmę ir slėgį. Valdiklio softo versija turi būti ne žemesnė už 2.18


Specifikacija

Maitinimo įtampa


 5V

Naudojama srovė


  2.6mA


Temperatūra:

Matavimo diapazonas
 -40...85°C
Matavimo rezoliucija
  0.1°C

Santykinė drėgmė:

Matavimo diapazonas
  0...100%RH
Matavimo rezoliucija
  0.1%RH
Matavimo tikslumas
  ±3%RH
Ilgalaikis stabilumas
  1%RH per metus

Slėgis:

 Matavimo diapazonas
 300...1100hPa
 Matavimo rezoliucija
  0.1hPa
 Matavimo tikslumas
  0.12hPa
