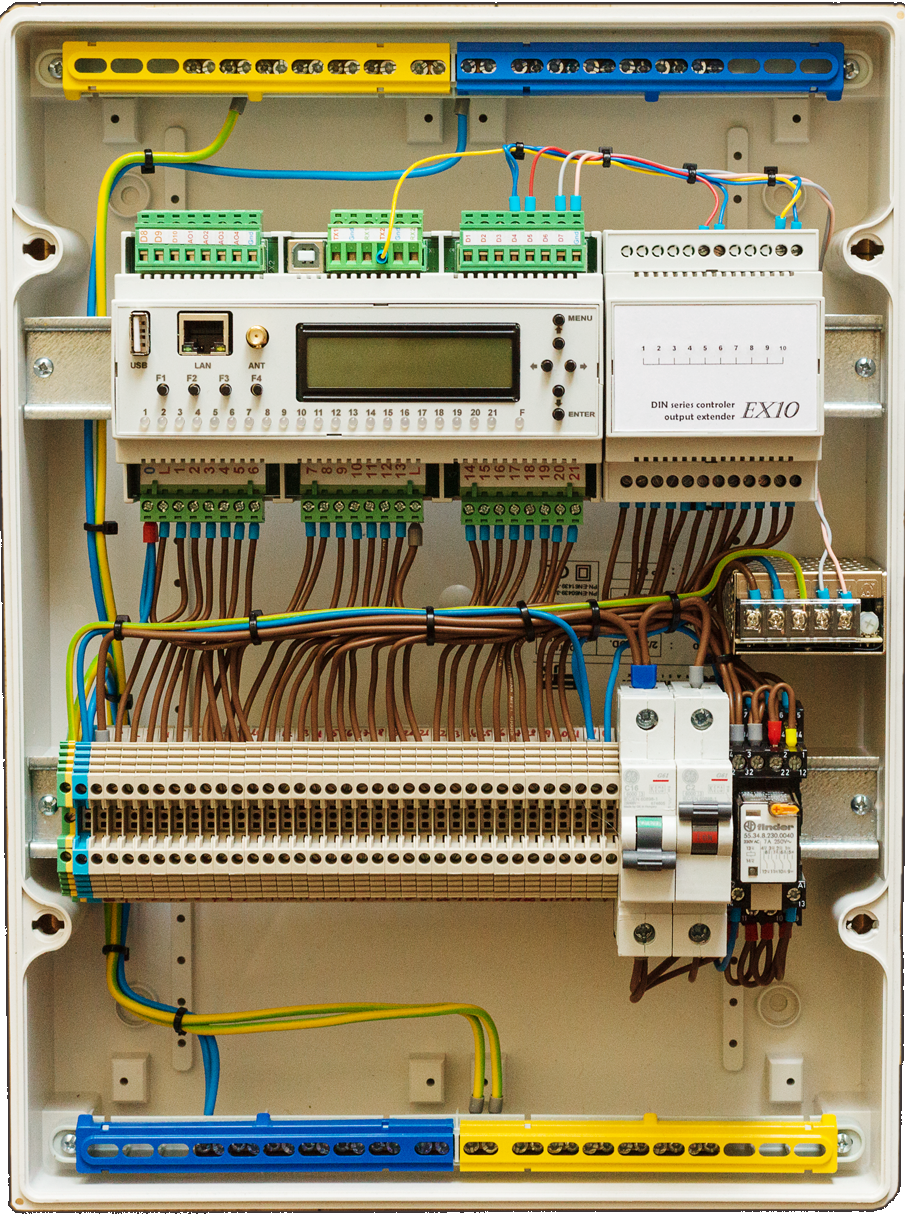

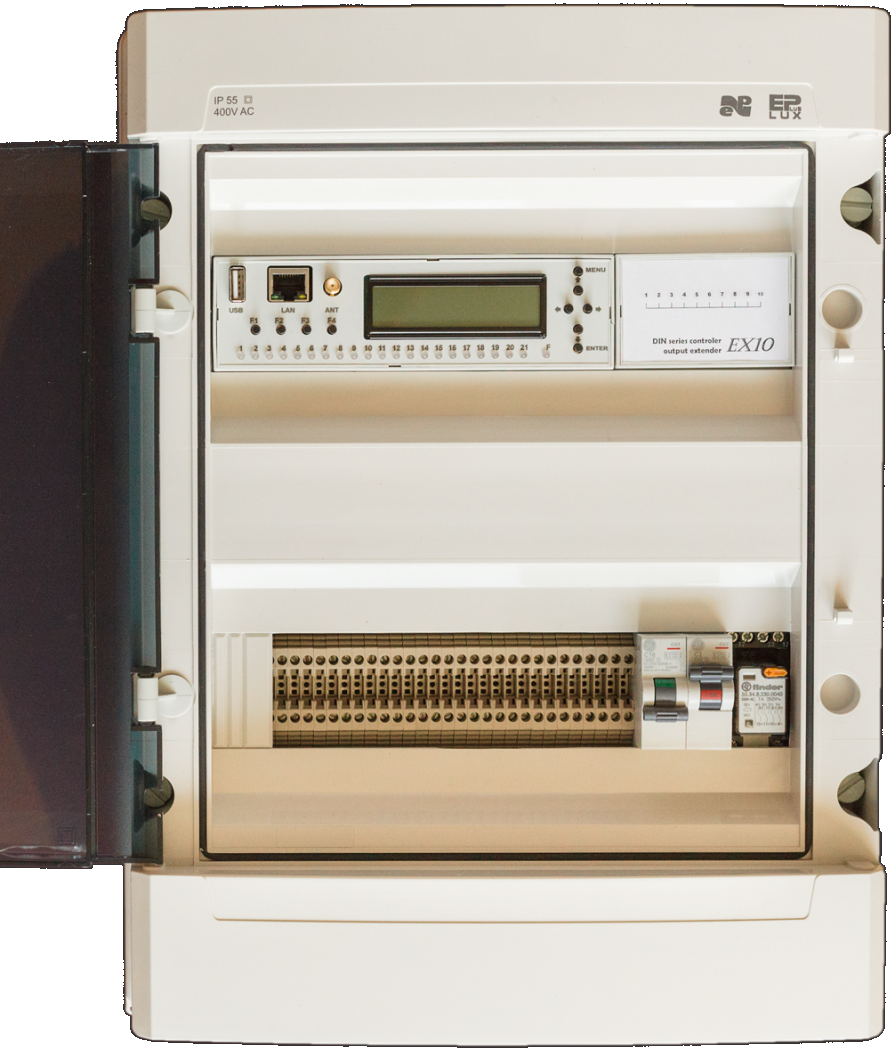

Paruoštas montavimui universalus šilumos ūkio valdiklis DIN3PRO su imontuotais LAN ir EX10 moduliais

  • Valdo sistemas, turinčias iki keturių katilų;
  • Valdiklis turi dvidešimt vieną 220V 2A išėjimų, skirtu tiesiogiai valdyti cirkuliacinius siurblius, trieigio (ketureigio) vožtuvo pavaras, servo pavaras, elektrines termogalvas ir .t.t.. Bet kuri valdiklio įšvadą galima priskirti bet kuriam išėjimui, užsiduoti išėjimo inversiją;
  • Operuoja 32 išėjimais, dvidešimt vienas ant paties valdiklio, likusius galima nukreipti į išplėtimo modulius arba universalius išvadus D1...D7;
  • Dešimt universalių loginio lygio įėjimų/išėjimų D1...D7, skirtu į valdiklį paduoti išorinius signalus arba per papildomus raktus pajungti papildomus išėjimus;
  • Jungiama iki 64 skaitmeninių temperatūros daviklių DS18B20 (rekomenduojami, didelio tikslumo) arba DS18S20 (nerekomenduojami, senas modelis, mažiau tikslūs). Daviklių grandinės optiškai atrištos nuo valdiklio.
  • Iki dviejų analoginių daviklių PT100 arba PT1000 trilaidžime arba dvilaidžiame jungime. Valdiklis automatiškai atsirenka kurio tipo daviklis pajungtas. PT100 paprastai naudojamas matuoti kamino temperatūrai, PT1000  - saulės kolektoriuje. Bet galima abiejose vietose naudoti bet kurio tipo daviklius;
  • Iki keturių skaitmeninių santykinės oro drėgmės daviklių DHT22, jungiamu per universalius įėjimus D4 ... D7;
  • Du analoginiai 0... 5V iėjimai;
  • Keturi analoginiai 0 ... 10V išėjimai;
  • Iki trijų cirkuliacinių siurblių valdymas per specializuotas funkcijas, naudojant paprastus siurblius galimas debito reguliavimas kaistant arba auštant katilui;
  • Neribotas papildomu kolektoriaus cirkuliacinių siurblių  kiekis - siurbliai įjungiami jei atidaromas nors vienas kolektoriaus kontūras;
  • Saulės kolektoriaus kontūro siurblio valdymas:
iki keturių saulės kolektorių daviklių,
reguliuojamas debitas (valdiklis reguliuoja siurblio sūkius),
šilumos pertekliaus nuvedimas iš saulės vandens šildytuvo,
siurblio stabdymas kolektoriaus temperatūrai viršijus garavimo tašką,
turint srauto skaitiklį paskaičiuojama momentinė atiduodama kolektoriaus galia;
  • Trijų nepriklausomų trieigio (ketureigio) vožtuvo pavarų valdymas (trilaidžiame jungime), palaikant kolektoriaus temperatūras:
užduotos kolektoriaus temperatūros korekcija pagal lauko temperatūrą,
užduotos kolektoriaus temperatūros korekcija pagal užduota vidaus daviklį,
automatinė optimalios užduotos kolektoriaus temperatūros paieška,
užduotos kolektoriaus temperatūros keitimas pagal kalendorių;
  • Vandens šildytuvo (boilerio) valdymas su galimybe blokuoti šildymą nuo katilo esant aktyviai saulei;
  • Vandens šildytuvo elektrinio teno valdymas:
iki trijų temperatūros daviklių šildytuve,
kai šildo katilas, elektrinis tenas atjungiamas,
jei nepakanka katilo galios ir trūksta šilto vandens, papildomai įjungiamas tenas,
pagal kalendorių galima užduoti skirtinga vandens temperatūrą skirtinam paros ar savaitės metui;
  • Trijų trilaidžių servo pavarų valdymas su laiko kontrole, kai į pavarą įtampa paduodama nuo keliu sekundžių iki kelių minučių;
  • Neribotas trilaidžių servo pavarų kiekis be laiko kontrolės, kai įtampa paduodama pastoviai į atidarymą arba uždarymą;
  • Katilo ventiliatoriaus valdymas švelniai reguliuojant ventiliatoriaus sūkius;
  • Ladomato siurblio valdymas. Jei ladomatas padarytas iš siurblio ir trieigės pavaros - valdo ir siurblį ir pavarą (ketvirta trieigė pavara) su papildomomis funkcijomis:
gęstant katilui persuka pavarą į sistemą, kad pilnai išnaudoti likutinę katilo šilumą, taip prailginant sistemos darbą iki dviejų valandų,
išnaudojus likutinę šilumą pilnai persuka pavarą į katilo išėjimą, taip užkertant kelia parazitiniam srautui per katilą akumuliacinės talpos iškrovimo metu;
  • Akumuliacinės talpos valdymas:
gali valdyti iki trijų akumuliacinių talpu,
iki keturių temperatūros daviklių kiekvienoje talpoje,
talpas galima kaskaduoti, kai kraunama arba iškraunama tik viena talpa, ja pakrovus - kraunama sekanti ir t.t.,
kaskadavimas nepriklausomai įjungiamas/išjungiamas tiek pakrovimui, tiek iškrovimui,
skaičiuojamas kiekvienos talpos įkrovos galia kilovatvalandėmis;
  • Trys "Termo komparatorius" (palyginimo funkcijos);
  • Skysto kuro padavimo įrangos valdymas;
  • Interjero/eksterjero apšvietimo valdymas:
pagal laiką ir datą nustato oficialų saulės leidimosi ir tekėjimo laiką ir pagal jį junginėja apšvietimą,
galimas įjungimo ir išjungimo laiko postūmis iki +/- 125 minučių,
pagal kalendorių arba laikrodį papildomai galima blokuoti arba įjungti apšvietimą;
  • 16 nepriklausomų grindinių kontūrų arba radiatorių kolektoriaus galvų valdymas:
kiekvienai patalpoje galimi vienas arba du davikliai (betoninėse grindyse ir ore),
nepriklausomai galima užduoti kiekvienos patalpos temperatūrą visai savaitei kiekvienos dienos kiekvienai valandai,
temperatūros gali junginėtis automatiškai arba vartotojas gali keisti rankomis,
užduota patalpos arba grindų betono temperatūra fiksuota arba gali keistis pagal izoterminę kreivę (korekcija pagal vidaus ir/arba lauko daviklius);
  • 128 universalios funkcijos, per loginius dėsnius galinčios sąveikauti su dauguma specializuotų funkcijų arba išėjimų, taip neribotai išplėsdamos valdiklio funkcionalumą;
  • Galimybė pajungti išorinį LAN modulį;
  • Galimybe pajungti papildomą grafinį displėjų;
  • Meniu lietuviu kalba;
  • Galimybe užrakinti nustatymų meniu su PIN kodu;
  • Avarinės funkcijos:
katilo temperatūrai pasiekus avarinę visi išėjimai gali būti sukomutuoti į reikiamą schemą kad nuvesti šilumą nuo katilo,
saulės kolektoriaus temperatūrai pasiekus avarinę  visi išėjimai gali būti sukomutuoti į reikiamą schemą kad nuvesti šilumą nuo saulės vandens šildytuvo,
  • "Green" funkcija - jei katilas šaltas ir akumuliacinės iškrautos nuimama įtampa nuo išėjimų nepriklausomai nuo inversijos.

Specifikacija:


Maitinimas:  12...16V AC/DC
 Sunaudojama galia 7W
 Programuojamų išėjimų skaičius valdiklyje: 21
 išplėtimo modulyje EX10: 10
 iš viso: 32
 Išėjimų apkrovos srovė: 2A (išėjimui)
 Maksimalus skaitmeninių termodaviklių kiekis: 64
 Analoginių daviklių PT100/PT1000 kiekis: 2
 Skaitmeninių santikinės drėgmės daviklių DHT22 kiekis:   4
 Analoginių daviklių PT100/PT1000 kiekis: 2
 Optiškai atrištų one wire prievadų kiekis: 3
 Optiškai neatrištų one wire prievadų kiekis: -
 Analoginiai įėjimai: 2
 Analoginiai išėjimai 0-10V: 4
 Universalių prievadų Dx kiekis: 10
 Galimybė į vidų įdėti LAN modulį: Taip
 USB pajungimas į kompiuterį: Taip
 RS232 jungtys: 2
 RS232 Nr.1 parametrai: 8N1 9600 ...115200
 RS232 Nr.2 parametrai: 8N1 115200
 Matmenys, mm:                                                       plotis: 153 (9 din)
 aukštis: 90
 gylis: 58
