DAC2

DAC2 modulis skirtas išplėsti DIN3 serijos valdiklių galimybes. Din3A ir DIN3Pro universalūs loginio lygmens išvadus D1...D4 galima konfigūruoti kaip DAC išėjimus. Tokiu būdu, naudojant šiuos modulius, DIN3A gali turėt iki keturių 0-10V išėjimų (naudojami valdyti proporcines pavaras ir kitokia panašią įrangą), o DIN3Pro - iki aštuonių 0-10V išėjimų.

Pajungimas

DAC2 modulis yra su optiniu atrišimu, tad esant galvaninio atrišimo poreikiui modulis maitinamas iš valdomo įrenginio. Jei valdymas naudojamas lokaliai ir nereikalingas atrišimas, galima maitinti ir iš valdiklio maitinimo bloko

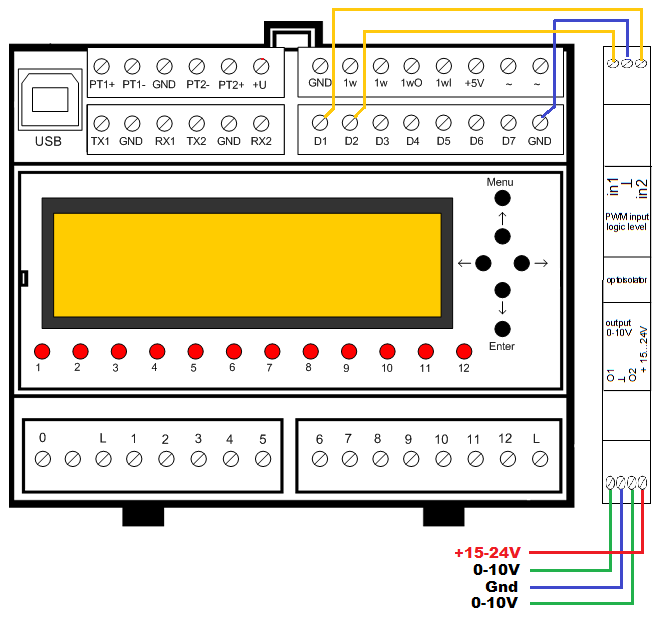

Maitinimas iš vidinio maitinimo bloko


Maitinimas iš valdomo įrenginio

Specifikacija:

Įėjimo signalas		3,3 - 5V amplitudės PWM impulsai
Įėjimo srovė		5mA
Išėjimų/ įėjimų kiekis		2
Išėjimo tipas		Analoginis
Išėjimo įtampa		0-10V DC
Apkrovos srovė		10mA
Maitinimo įtampa		15-24V DC
Maitinimo srovė		30mA
